Стальные трубчатые мачтовые конструкции SM – 200W; SM – 300W; SM – 300WL; SM - 500W


Стальные трубчатые мачтовые конструкции SM – 200W; SM – 300W; SM – 300WL; SM - 500W

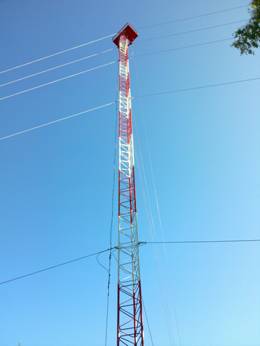

  Стальные трубчатые мачтовые конструкции SM – 200W; SM – 300W; SM – 300WL(облегченная); SM - 500W применяются в различных областях беспроводной связи:
 - системы сотовой связи;
 - системы удаленного радиодоступа и последней мили;
 - системы профессиональной радиосвязи и пейджинга;
 - радиорелейные системы;
 - системы телеметрии и телеуправления.


 Мачтовые конструкции собираются из стандартных цельносварных секций треугольного сечения и фиксируются системой  такелажа. При установке мачты выбирается оптимальный вариант размещения оттяжек на имеющейся в распоряжении площадке на грунте или на крыше здания.


Секция мачтовой конструкции имеет длину 2 метра, что дает возможность набирать нужную высоту мачты:
 - SM – 200W до 20м;
 - SM – 300W и SM – 300WL до 30м.;
 - SM - 500W до 50м.


 Это сокращает количество операций, необходимых для сборки ствола мачтовой конструкции. Вес одной секции мачты составляет:
- SM – 200W – 5-6кг.;
 - SM – 300W – 21 кг.;
 - SM – 300WL (облегченная) – 12кг;
 - SM – 500W – 27 кг.


Небольшой вес секций существенно облегчает их монтаж и дает дополнительные преимущества при размещении описываемых мачтовых конструкций на крышах зданий и сооружений. Для изготовления секций применяются трубы высшего качества, что обеспечивает высокие эксплуатационные характеристики и позволяет выпускать мачтовую конструкцию, отвечающую высоким требованиям, предъявляемым к подобным изделиям самыми различными потребителями.

Защитное полимерное покрытие секций препятствует обледенению мачты и налипанию снега в холодное время года, нейтрализует воздействие других видов осадков и абразивной пыли. Соединение секций мачты
между собой осуществляется при помощи соединений штыревого типа.


Обрешетка секции имеет Z-образную форму. Такое конструктивное решение, во-первых, обеспечивает возможность крепления с необходимым шагом элементов
фидерного тракта, во-вторых, позволяет получить удобный доступ для проведения высотных работ по обслуживанию мачтовой конструкции и установленных на ней элементов АФУ.

Комплектация мачтовой конструкции предусматривает установку не менее одного яруса стальных оттяжек на каждые 6 метров высоты. Такая система такелажа обеспечивает необходимую несущую способность и устойчивость мачты при воздействии ветровых нагрузок. Мачты рассчитаны на нагрузки:
- SM – 200W до 100 кг и выдерживает парусную нагрузку – до 3 м2.
- SM – 300WL(облегченная) до 150кг и выдерживает парусную нагрузку–до 5 м2;
- SM – 300W до 300 кг и выдерживает парусную нагрузку – до 10 м2.
- SM – 500W до 400кг и выдерживает парусную нагрузку – до 15 м2.


Мачты рассчитаны на эксплуатацию в следующих климатических условиях:
- 3-й ветровой район территории России (СНиП 2.01.07-85);
- 3-й гололедный район территории России (СНиП 2.01.07-85);
- 3-й климатический район территории России (СНиП 2.01.01-82).


Эти ветровые, гололедные и климатические районы охватывают практически всю территорию России.

Технические характеристики мачт серии SM

Комплектация мачтовых конструкций


Универсальное мачтовое основание

Основания мачт изготавливаются из стального уголка 65х5 мм и стального листа 10 мм. Штыри для установки секции позволяют производить юстировку положения мачтовой конструкции. По углам основания расположены 4 отверстия для крепления к фундаменту (к закладным). Универсальное основание имеет защитное покрытие черного цвета.







Разгрузочная рама


Для установки мачтовой конструкции на крыше здания или сооружения используется разгрузочная рама. Рама позволяет распределить нагрузку, которую оказывает мачта на
перекрытия. Исполнение этого узла зависит от объекта и в каждом конкретном случае определяется в процессе проектирования. Обычно разгрузочная рама состоит из двух
перпендикулярно расположенных пар швеллеров, размещенных друг над другом.






Фундаменты


Установка мачтовых конструкций на грунте предполагает подготовку фундаментов под основание и анкерные крепления. Фундамент представляет собой углубленную в грунт фундаментную секцию, залитую бетоном. На центральном фундаменте монтируется основание мачты. Радиально расположенные
фундаменты являются основой для установки анкерных креплений под оттяжки.

Анкерные крепления

Анкерные крепления предназначены для восприятия и передачи на фундаменты нагрузок, возникающих в период эксплуатации мачтовой конструкции. Анкерное крепление представляет собой швеллер, залитый в бетонный фундамент. К оставшейся над землей части швеллера привариваются полукольца по количеству ярусов оттяжек. Каждая оттяжка мачты крепится к отдельному полукольцу.










Секции мачтовой конструкции


В комплект мачт серий SM входят секции длиной 2м. На поверхность секций в процессе производства наносится защитное / сигнальное порошковое покрытие красного и белого цвета, что соответствует требованиям РЭГА РФ-94. Верхняя секция всегда имеет покрытие красного цвета, далее указанные цвета чередуются. Несущие трубы секции:
- SM – 200W – ф25мм t стенки=1,5мм;
- SM – 300W и SM – ф32мм t стенки=2,8мм;
- SM - 500W до 50м – ф42мм t стенки=2,8мм.


Элементы обрешетки выполнены из прутка:
- SM – 200W – ф6мм;
- SM – 300W и SM – ф10мм;
- SM - 500W до 50м – ф12мм.


Оттяжки


В поставку стандартного комплекта мачтовой конструкции входит набор комплектующих для сборки и установки системы такелажа, состоящего из необходимого количества оттяжек. Для сборки одной оттяжки в комплект такелажа входит трос определенной длины с запасом под заделку и регулировку, два коуша, восемь зажимов (по 4 шт. на
каждый коуш), одно крепление оттяжки к мачте и один талреп.




Крепления оттяжки к мачте


Крепление выполнено в виде хомута из стали. Крепление имеет цинковое покрытие. Несущим элементом является болт М10. При монтаже на него надевается коуш, закрепленный на верхнем конце оттяжки. Количество креплений в комплекте равно количеству ярусов оттяжек, умноженному на три для мачтовых
конструкций серии SM.


Коуши


Коуш представляет собой стальное кольцо особой формы с разрывом в одной точке и предназначен для формирования концов оттяжек. Стальной трос ложится в канавку коуша, образуя вокруг него петлю небольшого радиуса. Таким обеспечивается защита троса от истирания в месте изгиба. В комплект такелажа входит по два коуша в расчете на каждую оттяжку. Коуши имеют хромированное покрытие.


Зажимы


Зажимы для троса служат для его фиксации в местах заделки коушей. Фиксация одного коуша требует 4 зажимов. Зажимы имеют хромированное покрытие.




Талрепы


Для крепления нижних концов оттяжек служат талрепы (натяжители). На одном конце талрепа в кольцо крепится коуш, второй конец крепится к закладной в месте крепления оттяжки. Талрепы имеют хромированное покрытие.


Трос


Такелаж мачтовой конструкции комплектуется стальным тросом горячей оцинковки для устройства оттяжек мачт, диаметр 6мм (канат одинарной свивки типа ТК конструкции 1 х 19 (1+6+12), ГОСТ 3064-80). Стандартная комплектация мачтовой конструкции предусматривает метраж троса, достаточный для установки оттяжек верхнего яруса под углом 30 градусов к стволу мачты. Предусмотрен запас 1 метр под заделку концов оттяжек и запас по длине троса 15%.

Устройства стабилизации для установки антенн РРС

Мачтовые конструкции серий SM допускают установку антенн РРС диаметром до 0,6 м. Для обеспечения стабильных показателей по отклонению максимума диаграммы направленности устанавливаемой антенны от требуемого азимута и угла места при воздействии ветровых нагрузок мачтовая конструкция может комплектоваться устройством стабилизации. Монтаж устройства стабилизации производится вблизи отметки, на которой планируется установка антенны РРС. Для мачтовой конструкции серии SM устройство
стабилизации представляет собой треугольную раму. Стороны рамы растягивается в каждом направлении оттяжкой, состоящей из двух тросов. Нижний конец оттяжки в этом случае имеет на конце вращающийся блок для уравновешивания действующих на оттяжку нагрузок. Такая схема построения яруса оттяжек позволяет выдержать заданные требования по точности ориентировки антенны РРС.


Система молниезащиты


Система молниезащиты мачтовой конструкции предназначена для защиты антенно-фидерного тракта и приемно-передающего оборудования от воздействия разрядов молний. Система состоит из одного или двух молниеприемников и вертикального троса заземления, который используется для заземления верхних концов оттяжек.
Молниеприемники представляют собой стальные штыри, заостренные на конце. Они устанавливаются на верхней секции мачтовой конструкции выше самой верхней точки размещаемых антенн.

Вертикальный трос имеет болтовое соединение как с молниеприемниками, так и с основанием мачтовой конструкции.

Заземление основания мачтовой конструкции производится организацией, осуществляющей установку и монтаж.


Система обслуживания.


Для удобного, качественного и безопасного монтажа оборудования на вершине мачты а также для обслуживания установленного
оборудования предусматривается площадка SP-300. Она крепится болтовыми соединениями к секции мачты на высоте удобной для
проведения работ.








Подъемное устройство.


Подъемный станок RCC-300 предназначен для механического подъема секций мачты на заданную высоту.

















Свободностоящие разборные стальные уголковые мачтовые конструкции SТ – 1400.

Разборные стальные уголковые мачтовые конструкции SТ – 1400 также как и мачты серии SM применяются в различных областях беспроводной связи. Мачтовые конструкции собираются из стандартных сборных секций квадратного сечения и фиксируются системой такелажа.


Секция мачтовой конструкции имеет сечение 1400 х 1400мм и длину 2–2,5 метра, что дает возможность набирать нужную высоту мачты до 40 метров.


Несущая способность мачты позволяет расположить на её конструкции РРЛ в количестве до 2-х штук диаметром 1,5м и антенны в количестве до 8-ми штук по 2,5м.


Для изготовления секций применяются различные уголки. Защитное полимерное покрытие порошковой краской секций препятствует обледенению мачты и налипанию снега в холодное время года, нейтрализует воздействие других видов осадков и абразивной пыли. Соединение секций мачты между собой осуществляется при помощи резьбовых соединений.


Обрешетка секции имеет Z-образную форму. Внутри мачты крепится металлическая лестница, что позволяет во-первых, обеспечивает возможность крепления с необходимым шагом элементов фидерного тракта, во-вторых, получить удобный доступ для проведения высотных работ по обслуживанию мачтовой
конструкции и установленных на ней элементов АФУ.


Комплектация мачтовой конструкции предусматривает установку не менее одного яруса стальных оттяжек на каждые 6 метров высоты. Такая система такелажа обеспечивает необходимую несущую способность и устойчивость мачты при воздействии ветровых нагрузок.





У нас вы можете купить мачту антенную, составную, стальную, дешево в Москве.
