Радант А-300 СП,298 – 302; 334-338 МГц, 2.15 dBi

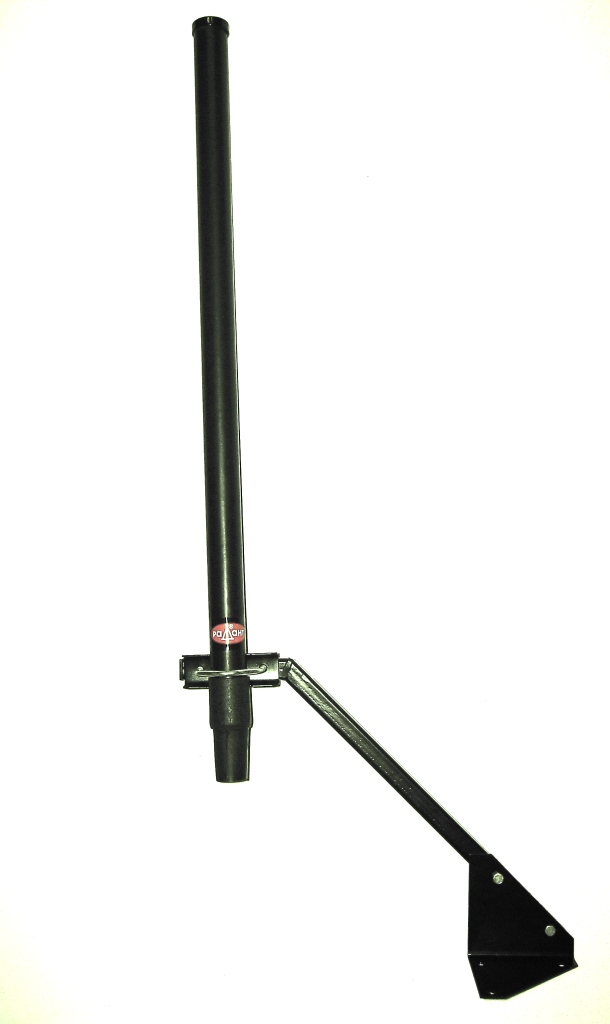

Антенна «Радант  А – 300 СП»

Антенна «Радант А-300СП» (исполнение стеклопластик)  предназначена для использования в системах связи речного регистра. Антенна представляет собой симметричный вибратор, который формирует ненаправленную в азимутальной плоскости диаграмму. Симметрирующее-согласующее устройство (ССУ) обеспечивает симметричное питание плеч вибратора, вследствие чего максимум излучения в вертикальной плоскости  направлен вдоль горизонта (Рис.1). В результате этого «Радант А–300» выгодно отличается от вибраторных антенн типа GP, у которых диаграмма направленности «отжата» от земли. ССУ работает в режиме короткого замыкания по постоянному току, что обеспечивает ослабление искровых помех атмосферного и индустриального происхождения на частотах ниже 1 МГц более чем на 30 дБ.  Антенна работает только в диапазоне частот 295 – 340 МГц и не имеет побочных резонансов, обеспечивает максимальное отношение сигнал/шум, и не создает помех за пределами рабочего диапазона. Наилучшее согласование с фидером антенна имеет в поддиапазонах 298 -302 МГц и 334 – 338 МГц (КСВн менее 1,2). Антенна может поставляться с кронштейном, который позволяет крепить ее на вертикальной или горизонтальной поверхности.

                                           Технические характеристики



Поляризация	вертикальная
Диапазон частот, МГц	298 – 302; 334-338
Коэффициент усиления, dBi	2.15
КСВн, не более	1.2
Сектор излучения в вертикальной плоскости по уровню -3 dB, град	80
Входное сопротивление, Ом	50
Допустимая мощность, Вт	100
Тип разъема	N
Длина,  мм	700



             Диаграмма направленности                        Установка антенны на кронштейн

1.        Надеть защитный кожух на кабель снижения.

2.        Присоединить кабель снижения к антенне.

3.        Надеть защитный кожух на основание антенны.

4.        Закрепить основание кронштейна на плоскости.

5.        Закрепить кронштейн с помощью двух болтов на основании.

6.        Закрепить антенну на кронштейне с помощью хомута и зубчатой скобы, располагая хомут по середине верхней части защитного кожуха.

Для крепления антенны на вертикальной плоскости выполнить п.п. 1-3. Установить основание кронштейна на вертикальной плоскости широкой стороной вверх. Выполнить п.5 так, чтобы сторона «А» кронштейна была прижата к боковине основания. Выполнить п.6.

Размеры кронштейна выбраны таким образом, чтобы обеспечить наилучшие условия работы антенны при ее размещении над металлической поверхностью.

Кронштейн

Амплитудно-частотная характеристика:
