Радант Р-160/7, 145 - 175 МГц, 7,0 dBi, 200 Вт
|
Цена 1: 0 руб.
Цена 2: 0 руб.
|
|
|

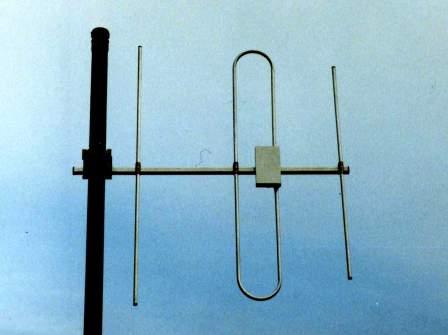

| Направленная антенна Радант Р-160/7 |
| |
| Направленная 3-х элементная антенна «Радант Р-160/7» предназначена для использования в различных системах связи, радиотелефонии и телекоммуникаций. Низкий уровень заднего лепестка в диаграмме направленности (не выше –24 дБ) позволяет размещать антенну вблизи стен, металлических конструкций и т.д. Рабочая полоса частот антенны F = 3.5 МГц. Антенна выполнена из алюминиевого сплава АД31. «Радант Р-160/7» крепится на мачте диаметром от 30 до 60 мм и ориентируется как в вертикальной, так и в горизонтальной плоскостях. Антенна производится для любой частоты Fo в диапазоне 143 – 174 МГц. Например, для частоты Fo=164,4 МГц антенна имеет наименование Радант Р-160/7/164.4 |
| |
| Радант Р-160/7 |
|
Параметры |
| |
 |
|
Поляризация |
линейная |
| Диапазон, МГц |
145 - 175 |
| Полоса, МГц |
3,5 |
| Коэффициент усиления, dBi |
7,0 |
| Ширина ДН, град |
|
|
плоскость вектора Е
|
70 |
|
плоскость вектора Н
|
120 |
| Входное сопротивление, Ом |
50 |
| КСВн, не более |
1,3 |
| Допустимая мощность, Вт |
200 |
| Габариты, мм |
930х980х55 |
| Масса, кг |
2,1 |
| |
| КСВн |
|
Коэффициент усиления |
| |
|
|
|
|
| |
| Диаграмма направленности (плоскость Е) |
|
Диаграмма направленности (плоскость Н) |
| |
|
|
|
|
|
|
| | |
