Антенна Кросс-яги Радант Р-144 L10 К
Антенна «Кросс-яги Радант Р-144 L10 K» состоит из двух ортогональных директорных антенн, расположенных на одной траверсе длиной 10 метров. Горизонтально поляризованная антенна (тип G), располагается на всей длине траверсы, и состоит из 17-ти элементов. Вертикально поляризованная антенна (тип V)занимает около 5-ти метров в носовой части бума.
Основные характеристики
|
Поляризация
|
Горизонтальная
|
Вертикальная
|
|
Количество элементов
|
17
|
10
|
|
Усиление, dBi
|
16.6
|
13.9
|
|
Ширина ДН, град -
горизонтальная плоскость
-вертикальная плоскость
|
26
28
|
38
36
|
|
Длина, м
|
10
|
4.95
|
|
Входное сопротивление, Ом
|
50
|
50
|

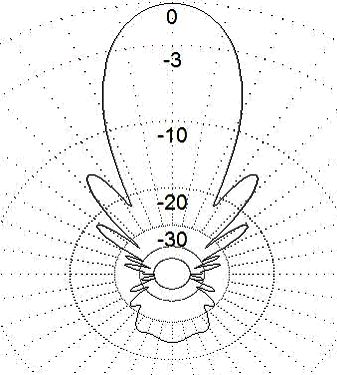

Рис.1 Диаграмма направленности в горизонтальной плоскости (тип G)
Рис.2 Диаграмма направленности в вертикальной плоскости (тип G)
Рис.3 Диаграмма направленности в горизонтальной плоскости (тип V)
Рис.4 Диаграмма направленности в вертикальной плоскости (тип V)
|
