Радант Р-1290/R/2, 1296 МГц, 21.5 dBi
|
Цена 1: 6000 руб.
Цена 2: 0 руб.
|
|
|
Антенная решетка Радант Р-1290/R/2, 1296 МГц, 21.5 dBi
предназначена для работы в составе различных радиосистем в диапазоне частот 1280 -1310 МГц.
.jpg)
1. Назначение
Синфазная двухэлементная антенная решетка Радант Р-1290/R/2 предназначена для работы в составе различных радиосистем в
диапазоне частот 1280 -1310 МГц.
2. Технические параметры
|
Поляризация
|
Линейная
|
|
Диапазон частот, МГц
|
1280 – 1310
|
Количество элементов
|
48
|
|
Коэффициент усиления, dBi
|
21.5
|
|
КСВн, не более
|
1.5
|
|
Ширина диаграммы направленности, град.
В плоскости Е
В плоскости Н
|
23
13
|
|
Входное сопротивление, W
|
50
|
|
Габариты, мм
|
1790х124х500
|
3. Устройство антенны.
Синфазная решетка Радант Р-1290/R/2 состоит из двух 24-х элементных антенн «Радант – 1290/18», внешний вид которой показан на рис.

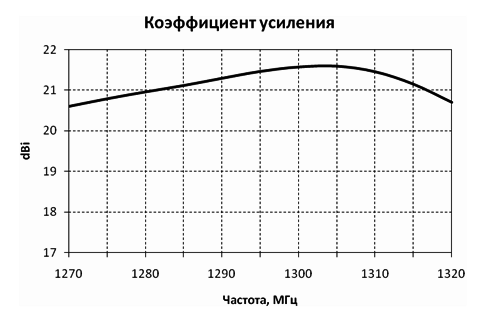

Материалом для антенны служит алюминиевый сплав АД31. Элементы антенны располагаются на квадратном буме сечением 15х15 мм. Директоры изготовлены из трубы 8х1 мм и крепятся к буму с помощью скобы из ABS пластика, которая изолирует директор от бума. Каждая из антенн возбуждается полуволнвым симметричным вибратором. Узел возбуждения (включающий: полуволновый вибратор, рефлектор и симметрирующее устройство) представляет собой единый узел, выполненный печатным способом на диэлектрической подложке, и располагается в герметичной антенной коробке. Синфазное питание антенн обеспечивает сумматор, который имеет кабельное безразъемное соединение с антенными коробками. Вертикальный разнос между антеннами равен 450 мм и фиксируется стойкой в центре бума. Характеристики антенны, показанные на рис.2-4, при межэтажном расстоянии D = 450 мм (D = 1,94 λ), имеют оптимальные значения по уровню КСВ и уровню боковых лепестков в ДН на частоте 1295 МГц.
.png) .png)
.png)
Характеристика направленности антенны, показанная на рис.4, имеет равные уровни боковых лепестков в Е и Н плоскостях, которые располагаются ниже уровня -15 дБ.
.jpg)
