Каталог » Антенны, антенно-фидерные устройства,согласующие устройства, радиочастотный кабель, измерительное оборудование » КАБЕЛЬ КОАКСИАЛЬНЫЙ » 5D-FB black PEEG PVC, коаксиальный кабель 50 Ом

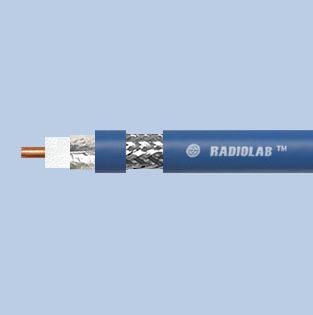

5D-FB black PEEG PVC, коаксиальный кабель 50 Ом


Цена 1:  руб.
Цена 2:  руб.

5D-FB blue PEEG PVC, коаксиальный кабель 50 Ом

Заказать:

5D-FB blue PEEG PVC , коаксиальный кабель 50 Ом усовершенствованная PEEG версия популярного гибкого кабеля, своего рода "стандарта" у профессионалов в технике связи диапазона  400-7500 МГц. Кабель небольшого диаметра с плотным экраном и алюминевой фальгой, сплошным центральным проводником из чистой меди с еще более высокими эксплуатационными параметрами, достигнутыми за счет использования физически вспененного диэлектрика (PEEG). Коэффициент погонного затухания 5D-FB PEEG не хуже, чем у кабеля RG-213/U, имеющего в 1,5 раза больший диаметр. Оболочка кабеля изготовлена из материала, стойкого к ультрафиолетовому излучению.
Аналогов по соотношению цена/качество на отечественном рынке не имеет.



Область использования



Кабели предназначены для передачи сигналов в антенных трактах систем радиосвязи. Конструктивное исполнение аналогично кабелям марок LMR-300 TIMES MICROWAVE и 5DFB RADIOLAB. Кабели имеют повышенную степень экранирования и могут использоваться с соединителями типов: BNC, TNC, N, FME, SMA, SMB и UHF.







Конструкция

Внутренний проводник

Медный однопроволочный; диаметр внутреннего проводника (1,72 ± 0,02) мм

Изоляция

Пористый полиэтилен физического вспенивания; диаметр по изоляции (4,80 ± 0,20) мм

Внешний проводник

Оплётка плотностью (90-95)% из медных луженых проволок диаметром 0,15 мм, наложенная поверх алюмолавсановой ленты; диаметр по внешнему проводнику 5,6 мм

Защитная оболочка

РК50-4,8-а90П: светостабилизированный полиэтилен; наружный диаметр кабеля (7,4±0,5) мм









Электрические параметры

Волновое сопротивление, Ом

50 ± 2

Электрическая емкость, пФ / м

80

Максимальная мощность при частоте 1ГГц, Вт

290

Коэффициент укорочения длины волны

1,22

Сопротивление изоляции, не менее, МОм × км

5000

Сопротивление внутреннего/внешнего проводников постоянному току, не более, Ом / км

7,1/10,1

Сопротивление связи, не более, мОм / м

10

Испытательное напряжение изоляции частотой 50 Гц, кВ

3,0











Массогабаритные и эксплуатационные параметры

Диапазон рабочих температур, °С

РК50-4,8-32: –60 ÷ 85

Мин. радиус изгиба кабеля при Т>5°С / Т<5°С, мм

РК50-4,8-32: 36 / 60

Срок службы, лет

РК50-4,8-32: 20

Расчетная масса, кг / км

РК50-4,8-32: 80,0











Частотная характеристика

Частота, МГц

Коэф-т затухания, дБ/100м, неболее











10

2,00

50

4,51

100

6,43

200

9,18

300

11,34

400

13,67

600

16,11

800

18,00





850

20,00

1000

21,47

2000

31,34

3000

39,31

4000

46,29

5000

52,64

6000

58,54







 Характеристики кабеля
